1、窑头、窑尾密封：可采用动静环组合式密封，±500Pa不漏气；或采用盘根柔性密封，减少空气进入量。有效的密封结构，减少湿空气的进入，窑内浓硫酸形成不了稀酸，腐蚀性大大减弱，提高筒体的使用寿命。
2、筒体采用耐酸材料、加工精度高、窑体跳动小，保证密封效果和运行的稳定。
3、窑内设置螺旋破碎装置，可碾碎结块物料和粘壁物料。窑内设置多排交错布置的抄板，可对物料起到搅动作用，还可防止物料在窑内滑动摩擦损坏窑体，同时可提高物料的受热均匀性。特殊的扬料板角度设计，避免产生大量的扬尘。
4、外夹套采用分辨制作，外部采用特殊的保温结构，保证保温棉不被吹落，影响生产。
5、采用多次循环的热风系统，保证热风的高效换热，平均热耗在7~9Nm³左右，酸化率在96~98%左右。
6、整套系统多处设置仪表，并入DCS系统，全系统智能化控制，保证酸化率和能耗。

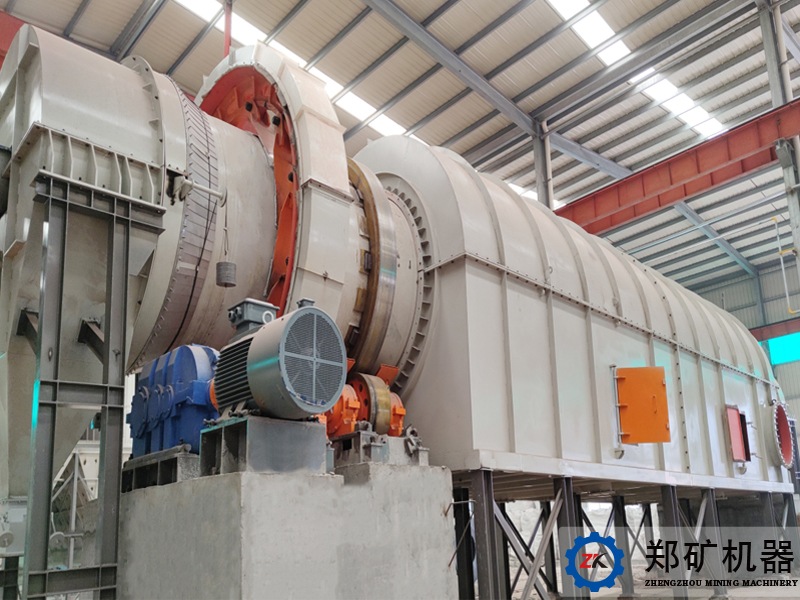

该窑由筒体，传动装置，托、挡轮支撑装置，窑尾密封，外夹套，燃烧系统，热风管道系统，窑头罩等部分组成。窑筒体是受热的回转部件，采用优质碳素钢板卷焊制成，筒体通过轮带支撑在支撑装置上，并在其中一挡或几挡支撑装置上设有机械或液压挡轮，以控制筒体的轴向窜动；传动装置通过设在筒体中部的齿圈使筒体按工艺要求的转速回转；由于安装和维修的需要，较大的窑设有使窑体以很低转速回转的辅助传动装置；为防止冷空气进入和烟气粉尘溢出筒体，在筒体的进料端和出料端设有可靠的窑尾和窑头密封装置。为保证外加热效率，夹套内设置特殊风道，保证热风的热效率和精准控温。筒体外壁和内壁设置专用的防粘壁装置，保证物料的顺畅性。
| 规格Model | 进料量Feed Quantity(t/h) | 转速Revolving Speed(rpm) | 支座数Qty Of Support | 减速机型号Reducer Model | 电动机型号Motor Model | 功率 Model Power(kW) |
|---|---|---|---|---|---|---|
| φ0.8×10m | 0.2～0.5 | 0.26～2.6 | 2 | BWD4-43 | YVFE3-132S-4 | 5.5 |
| φ1.5×15m | 3～4 | 0.26～2.6 | 2 | ZSY315-71 | YVFE3-180L-4 | 22 |
| φ2.5×25m | 6～8 | 0.26～2.6 | 2 | 主：ZSY400-40 | 主：YVFE3-315S-6 | 75 |
| 辅：ZSY160-25 | 辅：YE3-132M-4 | 7.5 | ||||
| φ2.6×25m | 6～8 | 0.26～2.6 | 2 | 主：ZSY400-40 | 主：YVFE3-315S-6 | 75 |
| 辅：ZSY160-25 | 辅：YE3-132M-4 | 7.5 | ||||
| φ2.8×42m | 8～10 | 0.26～2.6 | 2 | 主：ZSY450-40 | 主：YVFE3-315L1-6 | 110 |
| 辅：ZSY160-25 | 辅：YE3-160M-4 | 11 | ||||
| φ3×30m | 11～12 | 0.26～2.6 | 2 | 主：ZSY450-40 | 主：YVFE3-315L1-6 | 110 |
| 辅：ZSY160-25 | 辅：YE3-160M-4 | 11 | ||||
| φ3.2×40m | 14～16 | 0.26～2.6 | 2 | 主：ZSY450-35.5 | 主：YVFE3-315L2-6 | 132 |
| 辅：ZSY160-25 | 辅：YE3-160M-4 | 11 | ||||
| φ3.5×35m | 16～18 | 0.26～2.6 | 2 | 主：ZSY450-35.5 | 主：YVFE3-315L2-6 | 160 |
| 辅：ZSY180-25 | 辅：YE3-180M-4 | 18.5 | ||||
| φ3.5×38m | 16～18 | 0.26～2.6 | 2 | 主：ZSY450-35.5 | 主：YVFE3-315L2-6 | 160 |
| 辅：ZSY180-25 | 辅：YE3-180M-4 | 18.5 | ||||
| φ3.5×50m | 16～18 | 0.26～2.6 | 2 | 主：ZSY500-35.5 | 主：YVFE3-355L1-6 | 220 |
| 辅：ZSY180-25 | 辅：YE3-180M-4 | 18.5 | ||||
| φ4×50m | 18～23 | 0.26～2.6 | 2 | 主：ZSY560-35.5 | 主：YVFE3-3552-6 | 315 |
| 辅：ZSY224-28 | 辅：YE3-200L-4 | 30 | ||||
| φ4×60m | 18～23 | 0.26～2.6 | 2 | 主：ZSY560-35.5 | 主：YVFE3-3552-6 | 315 |
| 辅：ZSY224-28 | 辅：YE3-200L-4 | 30 | ||||
| φ4.3×58m | 23～28 | 0.26～2.6 | 2 | 主：ZSY630-40 | 主：YVFE3-4001-6 | 400 |
| 辅：ZSY224-28 | 辅：YE3-200L-4 | 30 | ||||
| φ4.5×60m | 25～30 | 0.26～2.6 | 2 | 主：ZSY710-40 | 主：YVFE3-4002-6 | 450 |
| 辅：ZSY280-28 | 辅：YE3-225M-4 | 45 | ||||
| φ4.6×60m | 27～33 | 0.26～2.6 | 2 | 主：ZSY710-40 | 主：YVFE3-4002-6 | 450 |
| 辅：ZSY280-28 | 辅：YE3-225M-4 | 45 | ||||
| φ5.0×50m | 33～35 | 0.26～2.6 | 2 | 主：ZSY710-40 | 主：YVFE3-4002-6 | 450 |
| 辅：ZSY280-28 | 辅：YE3-225M-4 | 45 | ||||
| φ5.4×56m | 40～45 | 0.26～2.6 | 2 | 主：MH3S230HB40 | 主：YVFE3-4501-6 | 560 |
| 辅：ZSY280-28 | 辅：YE3-225M-4 | 45 |
