一、项目概况

    签订日期：2018-05-10

    处理物料：精铁矿粉、石灰石

    处理能力：3t/h

    设备配置：盘式成球机1台

    将精矿粉、富矿粉(小于8mm)与配入的熔剂粉(小于3mm的石灰石粉和白云石粉等)和燃料粉(焦粉或无烟煤粉)组成混合料，同时加入一定量的水，将混合料制成小球是钢铁冶炼烧结工艺中一道关键工序。2018年5月墨西哥一钢铁企业订购河南郑矿机器有限公司PQ16型造粒机1台用于钢铁烧结工艺成球，该造粒机时产能3吨，倾角调节范围33-55°，2018年7月设备制造完成，试车后安排发货。

    二、解决方案

    本次供货造粒机为1台盘式成球机机及配套装置，台时3t，该设备是一种通过成球盘旋转混合物料完成造粒的设备。采取如下方案解决客户需求：

    1）成球盘倾角调整便捷、结构新颖、重量轻、高度低，工艺布置灵活方便。

    2）成球盘由盘体和盘节组成，盘节可沿盘体上下调节，且盘节端部为边法兰，保证料球出盘时不被拉伤、撕裂。

    3）机架焊接完毕、消除应力后，其配合面在镗铣床上一次加工成型，保证整机装配精度更高、运转更平稳。

    4）带动力倾角刮刀装置，在清底、清边的同时，与优化过的成球盘配套使用后，使成球效果更好，合格料球达90%以上。

    5）与锅式等其他造粒机相比，造粒过程进料、成球连续无间歇，满足连续生产需求。

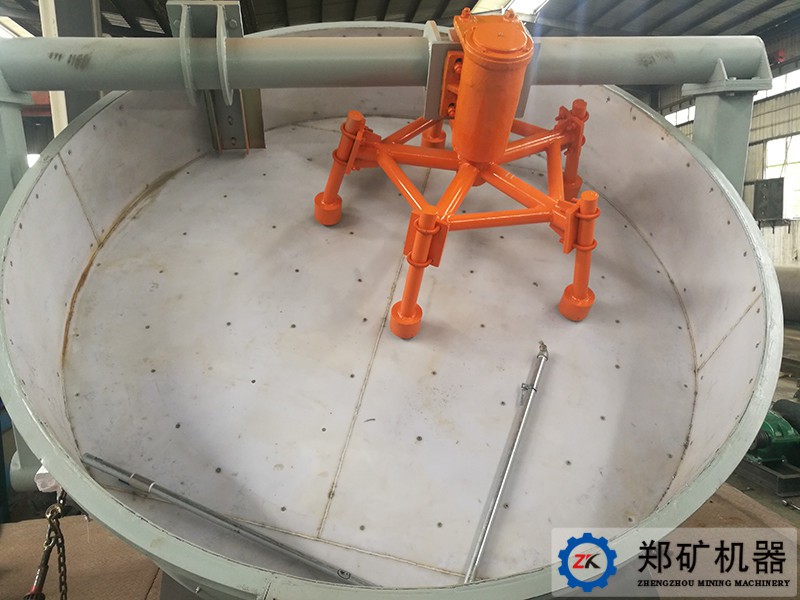

    三、项目图片
