腭式破碎机

进料粒度：20-1020mm
生产能力：3-500t/h
应用*域：矿山、冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的中等粒度破碎。
适用物料：花岗岩、大理石、玄武岩、石灰石、石英石、河卵石、铁矿石、铜矿石等。
我公司生产的腭式破碎机*高抗压强度为320MPa，能满足多种物料的破碎加工处理，同时提供多种型号供您选择。

腭式破碎机产品介绍

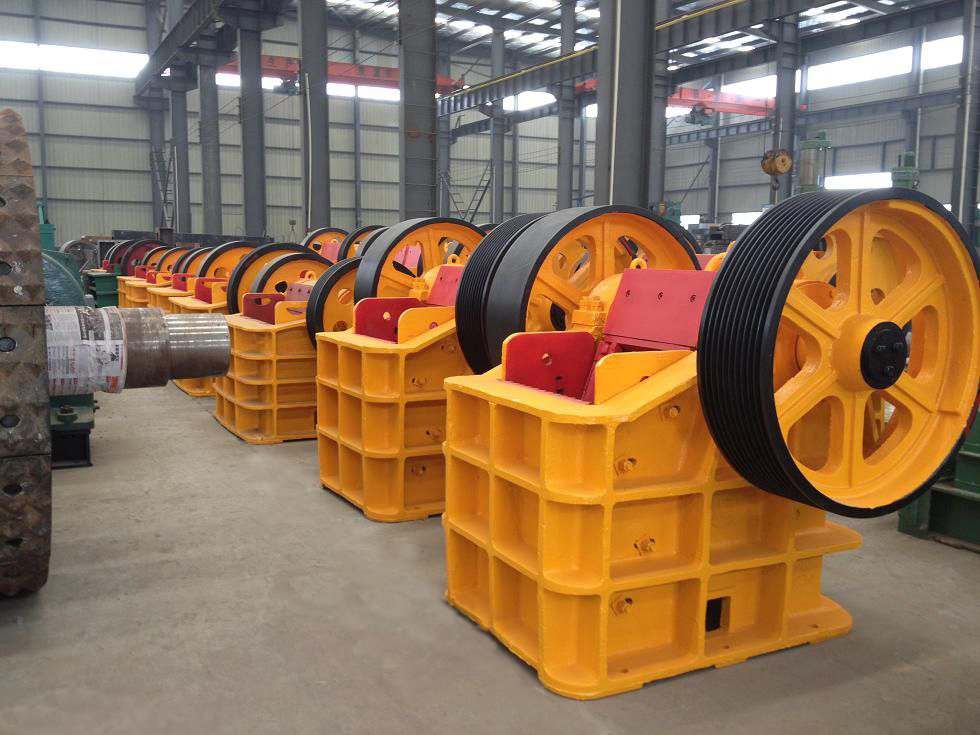

河南郑矿机器有限公司生产的PE、PEX系列腭式破碎机为大型复摆式破碎设备，主要用于破碎抗压强度不超过350MPa的各种中硬矿石和岩石，具有破碎比大、产量高、产品粒度均匀、工作可靠、维修简便、运营成本低等特点，可广泛应用于矿山、冶炼、建筑、公路、铁路、水利和化学工业等众多行业。其中，PE系列用于各种矿石和岩石的粗碎作业，PEX系列用于中、细碎。

突出优势

1、采用了无摩擦破碎机理，物料在破碎过程中，腭板对物料的作用为纯挤压力而无相对滑动，因此腭板使用寿命长；

2、对前板进行了结构优化，使得破碎腔加深而且无死区，物料受破碎的次数增加，动腭部的行程加大，排料顺畅，破碎能力也得到提高；

3、生产效率高，破碎比大，产品粒度均匀，能耗低；

4、垫片式排料口调整装置，可靠方便，调节范围大，增加了设备的灵活性；

5、腭板采用高强度锰钢，*次成型铸造，具有耐磨、抗压、寿命长等特点；

6、结构简单，工作可靠，运营费用低，润滑系统安全可靠，部件更换方便；

7、噪音低，粉尘少。

工作原理

PE、PEX系列腭式破碎机是以电动机为动力，通过皮带传动驱动偏心轴，使动腭按预定轨迹作往复运动，从而将进入由固定腭板、活动腭板和边护板组成的破碎腔内的物料予以破碎，并通过下部的排料口将成品物料卸下。该系列腭式破碎机破碎方式为曲动挤压型，电动机驱动皮带和皮带轮，通过偏心轴使动腭上下运动，当动腭上升时肘板和动腭间夹角变大，从而推动动腭板向定腭板接近，与此同时物料被挤压、劈裂和弯曲等多重破碎；当动腭下行时，肘板和动腭间夹角变小，动腭板在拉杆、弹簧的作用下离开定腭板，此时已破碎物料从破碎腔下口排出，随着电动机连续转动破碎机动腭作周期性的压碎和排料，实现批量生产。

结构组成

1、机架
腭式破碎机主要由侧板、前箱组件、后箱等组成；

2、偏心轴转动部分
腭式破碎机主要由动鄂、偏心轴、轴承、轴承座、皮带轮等组成，是传递动力的主要部分；

3、破碎腔工作部分
腭式破碎机主要由定鄂板、动鄂板、侧衬板、护板等组成，是破碎物料的工作部件；
4、保险装置
腭式破碎机由肘板、肘板座、弹簧、弹簧拉杆等组成，是破碎机在非正常情况下起安全防护作用的零部件；
5、排料口调整装置
腭式破碎机主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成，用于调整排料口的大小尺寸，控制出料粒度。
